背靠背式褐铁矿磁选机

一、设备定义与结构特点

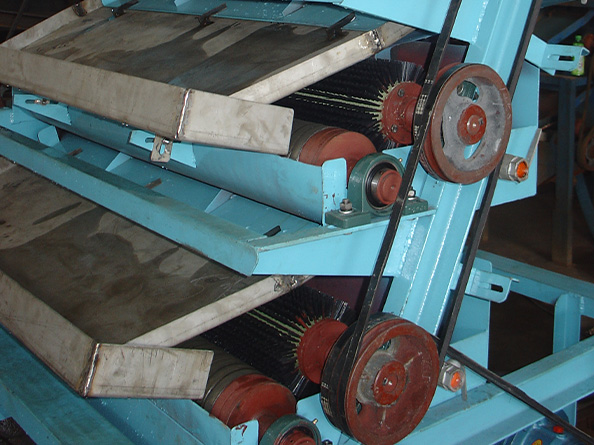

1. 双滚筒协同工作：两个滚筒轴线平行，间距可调，物料可同时经过两个滚筒的磁场作用，提高分选效率。
2. 复合磁系配置：每个滚筒内部采用多极永磁体或电磁线圈，磁场强度可达10000 高斯以上，且磁场分布呈梯度变化，适应褐铁矿弱磁性的特点。
3. 湿式分选结构：通常搭配水流冲洗系统，形成矿浆流，确保细粒级褐铁矿的有效分离（与褐铁矿常用的湿式分选工艺匹配）。
4. 可调参数设计：滚筒转速、磁场强度、给料量等参数可根据矿石性质灵活调整，适应不同品位褐铁矿的分选需求。

二、工作原理

1. 给料与分散：褐铁矿矿浆（含水率约 50%~60%）通过给料装置均匀送入两滚筒之间的区域。
2. 磁场吸附过程：在背靠背滚筒的复合磁场作用下，褐铁矿中的铁矿物（弱磁性）被吸附至滚筒表面，随滚筒转动向排矿端移动；非磁性脉石矿物则在矿浆流的作用下直接通过两滚筒间隙，进入尾矿槽。
3. 精矿分离：吸附在滚筒表面的铁矿物随滚筒转动至非磁场区域，被冲洗水冲入精矿槽，完成分选。
4. 双级分选优势：背靠背结构相当于 “一次给料，两次分选”，物料在两滚筒间受到双向磁场作用，可提高铁矿物的回收率和精矿品位。

三、适用范围与矿石特性

1. 适用矿石类型：
   • 主要用于分选弱磁性褐铁矿（如褐铁矿、赤铁矿、镜铁矿等），尤其适合处理品位较低（TFe 20%~40%）、嵌布粒度细（0.01~2mm）的褐铁矿矿石。
   • 也可用于处理褐铁矿与其他矿物的混合矿石（如褐铁矿与石英、黏土等脉石矿物的分离）。
2. 工艺场景：
   • 适用于褐铁矿的粗选、精选或扫选流程，可单独使用或与其他磁选设备（如湿式筒式磁选机）串联作业。
   • 常用于中小型矿山或选矿厂，处理量根据滚筒规格不同，可达50~200 吨 / 小时。

四、技术优势

1. 分选效率高：双滚筒背靠背设计增加了物料与磁场的作用时间和次数，精矿回收率较单滚筒磁选机可提高5%~10%，精矿品位提升明显。
2. 适应性强：可通过调整磁场强度、滚筒间距等参数，适应不同磁性强弱、粒度分布的褐铁矿矿石，灵活性高。
3. 能耗低：相比多级单滚筒磁选机，背靠背结构减少了设备数量和占地面积，能耗降低约15%~20%。
4. 维护简便：滚筒采用耐磨材料（如聚氨酯或不锈钢），磁系密封设计防止矿浆侵蚀，使用寿命长，维护成本低。

五、与其他磁选机的对比

六、应用案例与注意事项

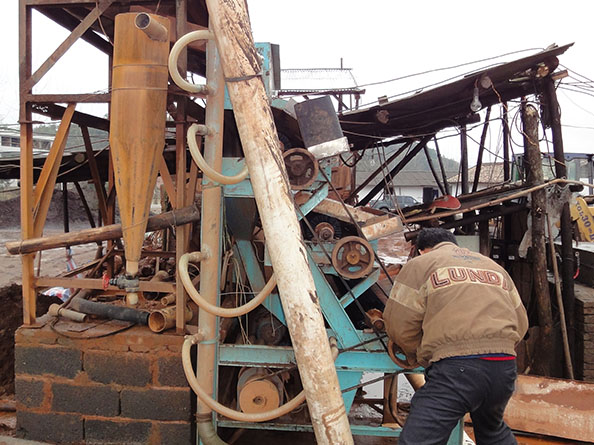

• 应用案例：在云南、广西等地的褐铁矿选矿厂中，背靠背式磁选机用于处理褐铁矿原矿，经分选后精矿品位可从 30% 提升至 50% 以上，回收率达 85%~90%。
• 注意事项：
  1. 矿石含水率需控制在合理范围，避免矿浆过稠影响分选效果；
  2. 定期检查滚筒表面磨损情况及磁系强度，防止磁场衰减；
  3. 根据矿石性质调整给料速度，避免因给料过快导致精矿夹杂脉石。

总结
